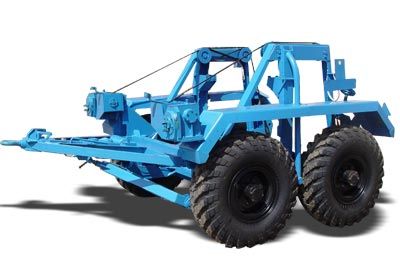

Кабельный транспортер ПС-8934

Прицеп специальный модель ПС-8934 в том числе и с реверсивным перемотчиком предназначен для погрузки транспортировки барабанов с кабелем или тросом, а также для многократного разматывания и сматывания троса в полевых условиях при проведении диагностических работ на газопроводах.

Конструкция прицепа специального позволяет осуществлять работы в том числе по труднопроходимой местности, благодаря рессорной усиленной подвеске и колесам от полноприводного ГАЗ. Погрузочный механизм выполнен в виде двух лебедок приводимых в действие редукторами. Механические редуктора надежны и не зависят от температурных условий, гидравлические подъемники в некоторых случаях выходили из строя. Диаметр перевозимых барабанов — до 1800 мм; Масса барабанов — до 4 000 кг.Базовые тягачи - автомобили, оснащенные пневматической тормозной системой, грузоподъемностью от 4 т. и выше/ЗИЛ, МАЗ, КАМАЗ/Кабельный транспортер ПС-8934 предназначен для организаций, специализирующихся в прокладке (подвеске) телефонных и силовых кабелей и их обслуживании.

Транспортер обеспечивает:

• погрузку, разгрузку и транспортировку барабанов с кабелем или полиэтиленовыми трубками;
• размотку кабелей и полиэтиленовых трубок с барабанов;
• намотку кабеля и полиэтиленовых трубок на барабаны;
• затяжку кабеля в трубы.

Грузоподъемность - до 4 т

Тип колес (диск, обод, шина) - автомобильные, ГАЗ-3308;

Размеры шин - 12.00-18;

Макс. давление в шинах, МПА (кг/см2) - 0,34 (3,50;

Высота расположения дышла переменная, мм - 300-900;

Максимальная погрузочная высота, мм - 500;

Дорожный просвет, не менее, мм - 215;

Рабочий просвет рамы (расстояние между роликами поперечных ограничителей барабанов), не менее, мм - 1280;

Диаметр отверстия петли дышла не менее, мм - 80;

Тип подвески - независимая, на балансирах, с балансирной рессорой;

Тип рессор - автомобильные, задние;

Тип тормозов - автомобильные, гидравлические;

Габаритные размеры (длина/ ширина/ высота) не более, мм - 4200/2500/2050;

Масса, кг - 2500

Погрузка и разгрузка кабельных и тросовых , барабанов осуществляется при помощи двух Лебедок.

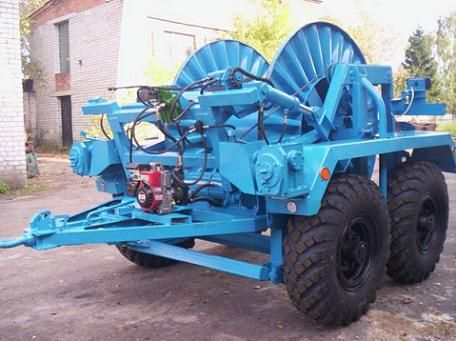

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ПЕРЕМОТЧИКА БАРАБАНОВ

Двигатель VANGUARD 3,5
Мощность, кВт /л. с./ 2,6 /3,5/
Насос НШ-6
Производительность
при 2000 об/мин., л./мин. 11
Гидромотор роторно-планетаарный, МГП-160
Удельный объём, см3/об 159,7
Номинальный переход давления, МПа 14
Номинальные обороты, об/мин 172
Гидроцилиндр ЦГ 80 х 56 х 160.11
количество 2
Приводные ролики, Д, мм 250
рабочая ширина каждого, мм 310
Номинальный крутящий момент, Нм 60
